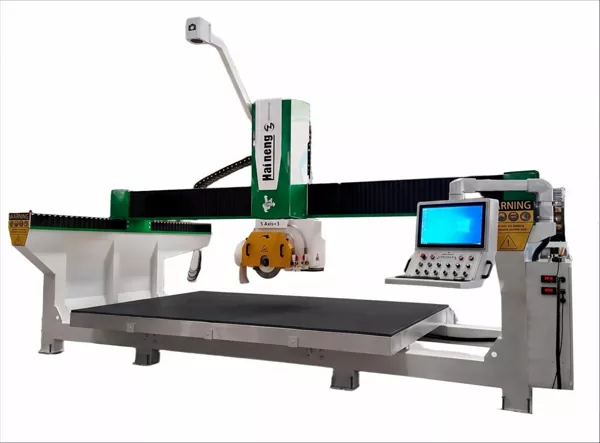

Eignet sich die 5-Achsen-CNC-Brückensäge HTQ700GL für die individuelle Steinbearbeitung?

Der HTQ700GL5-Achsen-CNC-Brückensägeist für Steinverarbeiter konzipiert, die mehr Flexibilität als eine herkömmliche Einrichtung zum geraden Schneiden benötigen. Mit CNC-Steuerung, CAD-Importprogrammierung, einstellbarer Schneidkopfbewegung und einer robusten Schweißkonstruktion unterstützt die Maschine eine Reihe von Steinschneide- und Formungsanwendungen.

Was kann die 5-Achsen-CNC-Brückensäge HTQ700GL?

Nicht jedes Steinprojekt hat einen rechteckigen Grundriss. Küchenarbeitsplatten, Badezimmerwaschtischplatten, architektonische Komponenten und dekorative Steinstücke erfordern möglicherweise abgewinkelte Kanten, gebogene Profile oder individuell geformte Teile.

Der HTQ700GL unterstützt eine Vielzahl von Schneid- und Profilierungsvorgängen, darunter:

1. Gerades und abgewinkeltes Schneiden:Bearbeiten Sie Steinplatten und schneiden Sie Teile in geeigneten Winkeln ab.
2. Zuschnitt nach Maß:Produzieren Sie runde, ovale, fächerförmige, vieleckige, rautenförmige und andere unregelmäßige Formen.

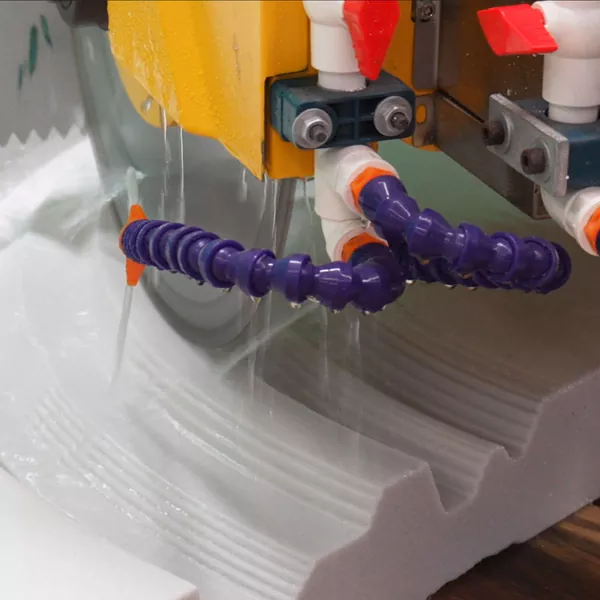

3. Gebogene Profilierung:Folgen Sie geraden und geschwungenen Konturen für geeignete dekorative Steinkomponenten.
4. Nutenschneiden:Erstellen Sie für entsprechende Anwendungen gerade, abgewinkelte und gitterförmige Nuten.
5. Anfasen und Kantenformen:Verwenden Sie eine einstellbare Schneidkopfbewegung, um unterschiedlichen Designanforderungen gerecht zu werden.

In der Maschinenspezifikation ist eine Drehung der C-Achse von 0 bis 360 Grad und eine Bewegung der A-Achse von 0 bis 90 Grad aufgeführt. Der Arbeitstisch verfügt über einen spezifizierten maximalen Neigungsbereich von 0 bis 85 Grad.

Diese Bewegungsbereiche bieten Herstellern mehr Möglichkeiten bei der Planung kundenspezifischer Arbeiten. Die tatsächliche Bearbeitungsfähigkeit hängt vom Material, den Werkstückabmessungen, der Klingenkonfiguration, dem Werkzeug und der gewählten Schneidmethode ab. Bitten Sie bei anspruchsvollen oder ungewöhnlichen Arbeiten den Lieferanten, die Einrichtung zu bestätigen und einen Probeschneidetest zu vereinbaren.

Anwendungen in der Arbeitsplatten- und Steinherstellung

Küchen- und Badezimmerarbeitsplatten

Bei der Herstellung von Arbeitsplatten geht es oft um mehr als nur das Formatieren einer Platte. Je nach Design sind für die Arbeit möglicherweise abgewinkelte Kanten, Spülbeckenöffnungen, Wasserhahnlöcher oder Ablaufrillen erforderlich.

Der HTQ700GL unterstützt Schneid- und Profilierungsvorgänge. Mit dem optionalen Fräseraufsatz und entsprechendem Werkzeug kann die Maschine auch für zusätzliche Bearbeitungsaufgaben konfiguriert werden, darunter das Fräsen von Spülbecken- und Wasserhahnöffnungen, Ablaufrillen und Arbeitsplattenkanten. Zum Polieren sind geeignete Schleifscheiben und Werkzeuge erforderlich.

Für Werkstätten, die sowohl Standard-Arbeitsplatten als auch kundenspezifische Designs bearbeiten, kann diese Konfiguration dabei helfen, mehrere geeignete Arbeitsgänge auf einer Maschine zusammenzuführen. Bestätigen Sie vor der Bestellung die optionale Ausstattung und das erforderliche Werkzeug.

Granit- und Marmorverarbeitung

Granit- und Marmorwerkstätten verarbeiten häufig Produkte mit unterschiedlichen Dicken, Konturen und Veredelungsanforderungen. Der HTQ700GL eignet sich zur Beurteilung von Anwendungen wie geformten Steinbauteilen, Winkelschnitten und dekorativen Profilen.

Der spezifizierte Blattdurchmesserbereich liegt zwischen 350 und 700 mm. Der maximale Klingendurchmesser sollte nicht als maximale Schnitttiefe betrachtet werden. Die erreichbare Schnitttiefe und die empfohlenen Arbeitsbedingungen hängen von der Maschinenkonfiguration, dem ausgewählten Sägeblatt und dem Material ab.

Fliesen und Kunststein

Großformatige Fliesen und Kunststeinprodukte erfordern möglicherweise geplante Schnittwege und spezielle Kantenbehandlungen. Der HTQ700GL nutzt CNC-Steuerung und CAD-Importprogrammierung, um programmierte Vorgänge für geeignete Materialien und Teiledesigns zu unterstützen.

Bevor Sie unbekannte Materialien verarbeiten, klären Sie die Kompatibilität der Klingen, die Werkstückunterstützung, die Vorschubeinstellungen und die erforderliche Kantenqualität mit dem Lieferanten ab.

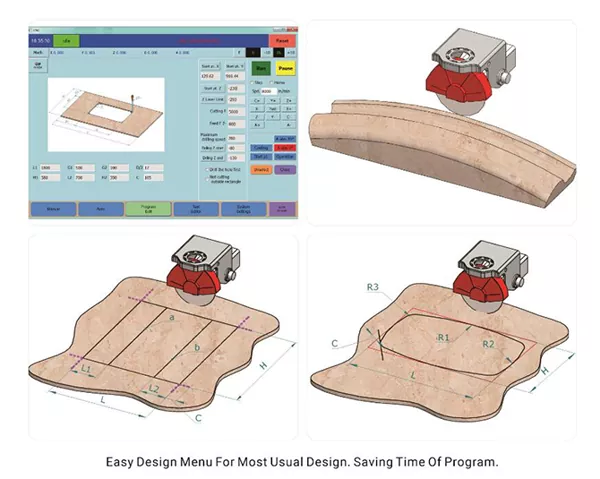

CAD-Importprogrammierung und CNC-Bedienung

Die Programmierung ist ein wichtiger Gesichtspunkt, wenn eine Steinwerkstatt unterschiedliche Teileformen und Kundenzeichnungen bearbeitet. Eine Maschine mit umfassender Bewegungsfähigkeit ist am nützlichsten, wenn Bediener die erforderlichen Schnittpfade wiederholbar vorbereiten können.

Der HTQ700GL nutzt CNC-Steuerung und CAD-Importprogrammierung. Die Produktdokumentation beschreibt eine Touchscreen-Oberfläche, die die Bedienung vereinfachen soll, und ein System, das aus eingegebenen Daten Grafiken generieren kann.

Ein typischer Arbeitsablauf umfasst das Vorbereiten der Zeichnung, das Importieren kompatibler CAD-Daten, das Überprüfen der Verarbeitungsanforderungen, das Einrichten von Material und Werkzeugen sowie das Überprüfen des Auftrags, bevor die automatische Verarbeitung beginnt.

Dieser Ansatz ist für Werkstätten relevant, die regelmäßig kundenspezifische Zeichnungen erhalten oder die Produktion ähnlicher Teile wiederholen. Vor dem Kauf des HTQ700GL5-Achsen-CNC-Brückensäge, bestätigen Sie die unterstützten CAD-Dateiformate, Softwareanforderungen und Bedienerschulungsvereinbarungen.

Hochleistungsstruktur- und Bewegungskomponenten

Der Maschinenbau ist ein weiterer Faktor, der bei der Auswahl der Ausrüstung für die reguläre Produktion berücksichtigt werden muss. Der HTQ700GL verwendet eine integrierte, starre Schweißkonstruktion. Zu den dokumentierten Bewegungskomponenten gehören Linearschienen, Kugelumlaufspindeln, Schrägverzahnungen, hochpräzise Planetengetriebe und ein Servosystem.

Die Maschine verfügt über einen spezifizierten 22-kW-Hauptmotor und einen Drehzahlbereich von 0 bis 6.000 U/min. Die gesamte installierte Maschinenleistung wird mit 33 kW angegeben.

Diese Spezifikationen bieten einen nützlichen Ausgangspunkt für den Vergleich von Geräten. Die Schnittgeschwindigkeit, die Qualität der fertigen Kante und die Produktionsleistung hängen jedoch von Faktoren wie der ausgewählten Klinge, den Materialeigenschaften, der Schnitttiefe, den Vorschubeinstellungen und der Einstellung des Bedieners ab.

Technische Daten des HTQ700GL

Die folgenden Zahlen basieren auf der Produktdokumentation des Herstellers. Bei den britischen Umrechnungen handelt es sich um Näherungswerte.

Installationshinweis:Die Gesamtabmessungen stellen nicht den gesamten Betriebsfreiraum dar, der rund um die Maschine erforderlich ist. Bestätigen Sie die Stromversorgung, den Zugang zum Standort, die Bodenbeschaffenheit, den Laderaum, den Wartungsabstand und die Installationsanforderungen, bevor Sie die Werkstatt vorbereiten.

Ist der HTQ700GL das Richtige für Ihre Werkstatt?

Welche Maschine die richtige ist, hängt von den Aufträgen ab, die Ihre Kunden tatsächlich bestellen. Eine Werkstatt, die sich auf das Formatieren rechteckiger Platten konzentriert, kann andere Anforderungen haben als eine Werkstatt, die regelmäßig maßgeschneiderte Arbeitsplattenteile oder unregelmäßige Steinprofile herstellt.

Der HTQ700GL könnte eine Überlegung wert sein, wenn Ihr Geschäft:

1. Verarbeitet schräge Schnitte, geschwungene Konturen oder individuell geformte Steinteile.
2. Benötigt CNC-Steuerung und CAD-Importprogrammierung für zeichnungsbasiertes Arbeiten.
3. Funktioniert mit Granit, Marmor, Kunststein, Fliesen oder anderen kompatiblen Baumaterialien.
4. Möchte optionale Fräsvorgänge für geeignete Arbeitsplattenanwendungen evaluieren.
5. Verfügt über die für die Maschine erforderliche Stellfläche und elektrische Kapazität.

Bevor Sie eine Kaufentscheidung treffen, erstellen Sie mehrere repräsentative Zeichnungen. Dazu gehören ein Standardschnitt, ein Winkelschnitt und ein unregelmäßiges Profil. Bitten Sie den Lieferanten, die geeignete Konfiguration, Werkzeugausstattung und Verarbeitungsmethode für jeden Auftrag zu bestätigen.

Was Sie überprüfen sollten, bevor Sie ein Angebot anfordern

Material und Dicke

Identifizieren Sie die Materialien, die Sie am häufigsten verarbeiten, und geben Sie sowohl typische als auch maximale Werkstückdicken an. Unterschiedliche Materialien erfordern möglicherweise unterschiedliche Klingen und Arbeitsbedingungen.

Teileabmessungen und Schnittanforderungen

Teilen Sie die üblichen Längen-, Breiten-, Dicken-, erforderlichen Winkel- und Profildetails mit. Dies hilft dem Lieferanten zu beurteilen, ob der Fahrweg der Maschine und die vorgeschlagene Konfiguration geeignet sind.

Werkzeuge und optionale Funktionen

Geben Sie an, ob Ihre Arbeiten gerades Schneiden, Winkelschneiden, individuelle Profile, Nuten, Fräsen oder Polieren erfordern. Bestätigen Sie, welche Funktionen optionale Ausrüstung erfordern, anstatt davon auszugehen, dass jeder Vorgang in der Standardkonfiguration enthalten ist.

Software- und Werksbedingungen

Stellen Sie repräsentative CAD-Zeichnungen bereit und bestätigen Sie kompatible Dateiformate. Überprüfen Sie außerdem den Maschinenzugang, den verfügbaren Installationsraum, die elektrischen Anforderungen und den Wartungsabstand.

Kundendienst

Fragen Sie nach Installationsanleitungen, Bedienerschulungen, Ersatzteilen, Wartungsdokumentationen und technischem Support. Diese Details sollten zusammen mit den Maschinenspezifikationen und dem Kaufpreis überprüft werden.

Häufig gestellte Fragen

Welche Materialien kann der HTQ700GL verarbeiten?

In der Produktdokumentation sind Platten, Fliesen, Marmor, Kunststein, Granit, Zementprodukte und andere Baustoffe für geeignete Schneid- und Formanwendungen aufgeführt. Bestätigen Sie vor der Bestellung die Kompatibilität mit Ihrem spezifischen Material und Ihrer Dicke.

Unterstützt der HTQ700GL Winkelschneiden?

Ja. Die angegebene Bewegung der A-Achse beträgt 0–90° und die Drehung der C-Achse beträgt 0–360°. Der Arbeitstisch hat einen spezifizierten maximalen Neigungsbereich von 0–85°. Bitten Sie den Lieferanten, die erforderliche Konfiguration für Ihren geplanten Auftrag zu überprüfen.

Kann die Maschine Senkenöffnungen und Entwässerungsrillen bearbeiten?

Diese zusätzlichen Bearbeitungsaufgaben können mit dem optionalen Fräservorsatz und passendem Werkzeug unterstützt werden. Bestätigen Sie den Anhang, die Werkzeuge und die erforderliche Konfiguration, wenn Sie ein Angebot anfordern.

Wie ist die Maschine programmiert?

Die angegebene Programmiermethode ist CAD-Import. Unterstützte Dateiformate und Softwareanforderungen sollten vom Lieferanten bestätigt werden.

Was ist der maximale Blattdurchmesser?

Der angegebene Blattdurchmesserbereich beträgt 350–700 mm, etwa 13,8–27,6 Zoll. Dieser Wert allein bestimmt nicht die maximale Schnitttiefe.

Wie viel Platz benötigt die Maschine?

Die aufgeführten Gesamtabmessungen betragen 5.800 × 3.400 × 3.600 mm. Möglicherweise ist zusätzlicher Platz für Materialhandhabung, Betrieb, Wartung und sicheren Zugang erforderlich. Fordern Sie vor der Vorbereitung des Standorts ein Installationslayout an.

Besprechen Sie Ihre Steinschneideanforderungen mit Haineng

Der HTQ700GL5-Achsen-CNC-Brückensägekombiniert CNC-Steuerung, CAD-Importprogrammierung, einen Klingenbereich von 350–700 mm, eine einstellbare Schneidkopfbewegung und eine integrierte, starre Schweißkonstruktion. Durch eine optionale Fräserkonfiguration kann der Einsatz auf weitere geeignete Arbeitsplattenbearbeitungsaufgaben erweitert werden.

Um festzustellen, ob die Maschine Ihren Produktionsanforderungen entspricht, teilen Sie Haineng Ihren Materialtyp, die Werkstückabmessungen, die erforderlichen Arbeitsgänge und repräsentativen Zeichnungen mit. Der Lieferant kann dann bei der Bestätigung der geeigneten Maschinenkonfiguration und optionalen Ausstattung behilflich sein.

Fordern Sie ein Angebot für die 5-Achsen-CNC-Brückensäge HTQ700GL an
